配备有机EL的
IS系列诞生!! |
 |
采用最尖端的有机EL屏来取代液晶显示多功能按钮开关IS系列的液晶屏。配合高彩色(16位彩色:65,536色)显示，重现真实完美画像。正是因为采用袖珍画面，才可以获得高质量的真实映像。是一种可以在身边有效确认的全新设计开关。 |
规格 |
按钮开关 |
显示模块 |
| 显示元件 |
有机EL |
有机EL |
| 显示像素 |
64 x 48 |
52 x 36 |
| 表示色 |
65,536 |
65,536 |
| 显示色 |
0.65英寸（13.41 x 9.57） |
0.53英寸（10.89 x 7.89） |
| 使用温度范围 |
-20～+70℃ |
-20～+70℃ |
|
   |
用途 |
交易系统，播放设备，映像设备，音响设备，运输和配送，运行信息管理系统，教育设备，自动售货机，售票机，自动控制设备，流水线监视装置，POS及其它各种信息设备等 |
让我们通过最先进的高质量画像，来实际体验这些开关吧 |
 |
忠实的重现力，可察觉到任何微小的颜色或细节差别。 |
 |
图像具有高分辩率，因此对小画面同样可以准确识别。 |
 |
通过明暗和色彩变化的节奏，进一步提高小型画面的视觉辨认性。 |
 |
至臻完美的视觉辨认性，可以各个角度进行观察。 |
|
采用世界上最小级的有机EL
采用最先进的有机EL屏。
配合高彩色显示，重现真实完美画像。正是因为采用袖珍画面，才可以获得高质量的真实映像。
显示像素
●开关：64 x 48 ●显示模块：52 x 36 |
|
丰富的显示能力
高彩色(16位彩色：65,536色)显示,实现丰富的显示能力。 |
高质量的外观
采用黑色基调的设计，适于任何设备，体现设备整体的高贵感。 |
长行程橡胶圆顶
由于独特的构造,从底板算起的高度只有23mm(与KP01系列是同样的高度)，同时4.5mm的长行程橡胶圆顶使其实现优良的静音性，流畅性使其触摸屏拥有罕见的实际操作感觉。 (开关的部分) |
实现高静电耐压
由于采用铸模，实现了静电耐压20kv。 |
出色的开关耐久性
具有轻快的操作感，达到300万次以上的开关耐久力。 |
采用SPI
接口部是采用SPI通讯。备有从动装置选择功能，可实现高可靠性的通讯。 |
高牢度的镀金双触点
由于触点是采用及其可靠的镀金双触点,因此能保持长期稳定地的触感。(开关的部分) |
防止熔融焊锡或其他污染物的侵入
端子经过环氧密封处理,可以阻止熔融焊锡和其他污染物侵入以及端子的老化，还可以提高开关的杰出的稳定性。 |
防尘结构
采用简易的防尘结构,能防止接触构造部的尘埃的侵入,提高接触可靠性。 |
对应削减环境负荷物质
组成零件以及包装完全没有使用环境负荷物质。(铅,镉,水银,六价铬,PBB,PBDE)
对应RoHS指令：2004年3月31日的时点的指令内容 |
采用印刷线路基板上浮的固定结构
开关体上有设置",固定支座",能临时固定。(开关的部分)（适用的基板厚度是1.6mm，2.0mm） |
|
|
|

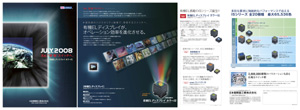

关于规格说明的概略有刊载。开关和显示模块的汇集也有刊载。不需要会员登记 |
希望详细的规格说明,请到这边联络。
|
IS彩屏编辑软件
（制作位图数据・编辑工具） |
IS彩屏编辑软件是日本开关器工业为了在有机ＥＬ彩屏IS(开关:64×48图素，显示模块：52x36图素,65,536色或256色) 以及高分辨率IS(开关，显示模块都是64x32图素，黑白色)上使用的1页份图像文件，在Windows上进行编辑制作的软件。
※如您需要下载，请联络此处。
※确认操作环境OS：Windows XP／Vista |
 |
插座(定制品) |
把插座焊接在线路基板上，焊接时的热量不会传到IS本体上(主要是液晶)这样可以提高焊接工作的效率。 |
 |
|
