横64像素 x 纵32像素
高分辨率, 实现精致细腻的画像！ |
 |
液晶画面的分辨率是传统品的2以上；背光色（64色）和亮度（8级）均可控制；通过4.5mm长行程实现优良的静音性和流畅的操作感；显示数据输入之后，只要在电源不间断的情况下即可保持液晶画面显示，具有节能功能。 |
| ※液晶画面分辨率 |
： |
横64像素 x 纵32像素 |
： |
合计2,048像素 |
| 传统品 |
： |
横36像素 x 纵24像素 |
： |
合计864像素 |
|
<用途>
交易系统，播放设备，映像设备，音响设备，运输和配送，运行信息管理系统，教育设备，自动售货机，售票机，自动控制设备，流水线监视装置，POS及其它各种信息设备等 |
|
液晶显示多功能按钮开关 |
显示模块 |
|
|
IS-15EBFP4RGB |
IS-01EBFRGB |
|

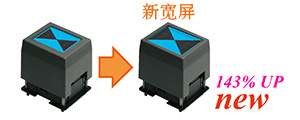

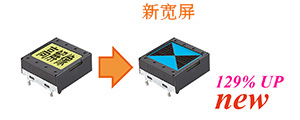

高分辨率的液晶显示画面 |
传统品：横36像素 x 纵24像素 |
高分辨率：横64像素 x 纵32像素 |
|
|
64色背光
采用超高亮度RGB的LED（红/绿/蓝3色发光）
●背光色为64色 ●亮度为8个等级可以控制 |
|
高分辨率屏
LCD是采用横64像素 x 纵32像素(共计2,048像素)的广角・高对比度的FSTN液晶(黑白模式) |
有节能功能
输入显示数据后,只需供电就能保持液晶画面的显示。 |
显示屏RAM内置
有内置2个画面的显示屏RAM，因此不需要在意LCD显示的转换时间，有出色的便利性 |
采用4线式SPI接口
接口采用4线式SPI接口。具备从动装置选择功能，数据输出功能，以此实现高可靠的通讯。 |
实现+5v单一化
实现逻辑电路和LCD电路的电源电压的+5v单一化。 |
高可靠性的镀金双触点
由于触点是采用及其可靠的镀金双触点,因此能保持长期稳定地的触感。(开关的部分) |
防尘结构
采用简易的防尘结构,能防止接触构造部的尘埃的侵入,提高接触可靠性。(开关的部分) |
长行程橡胶圆顶
由于独特的构造,从底板算起的高度只有23mm(与KP01系列是同样的高度)，同时4.5mm的长行程橡胶圆顶使其实现优良的静音性，流畅性使其触摸屏拥有罕见的实际操作感觉。 (开关的部分) |
对应削减环境负荷物质
组成零件以及包装完全没有使用环境负荷物质。(铅,镉,水银,六价铬,PBB,PBDE)
对应RoHS指令：2004年3月31日的时点的指令内容 |
防止熔融焊锡或其他污染物的侵入
端子经过环氧密封处理,可以阻止熔融焊锡和其他污染物侵入以及端子的老化，还可以提高开关的杰出的稳定性。 |
采用印刷线路基板上浮的固定结构
开关上有设置"固定支座",能临时固定。 (开关的部分)（适用的基板厚度是1.6mm，2.0mm） |
|
|
|
关于规格说明的概略有刊载。开关和显示模块的汇集也有刊载。不需要会员登记。 |
希望详细的规格说明,请到这边联络
|
IS彩屏编辑软件
（位图数据的制作编辑工具） |
IS彩屏编辑软件是日本开关器工业为了在有机EL彩屏IS(开关:64x48图素, 显示模块:52x36图素,65,536色或256色) 以及高分辨率IS(开关, 显示模块都是64×32图素，黑白色)上使用的1页份图像文件，在Windows上进行编辑制作的软件。
※如您需要下载， 请联络此处。
※确认操作环境OS：Windows XP／Vista |
 |
插座(定制品) |
把插座焊接在线路基板上，焊接时的发出的热量不会传到IS本体上(主要是液晶)，这样可以提高焊接工作的效率。 |
 |
|
