双色发光型(发光开关)

发光开关的发光部分(面)是两种颜色交替发光的结构。 通常情况下,LED双色发光开关的LED分为两种类型,一种是发光二级管自身为双色发光的,另一种是由两种单色发光二级管组成的。



C-UL标准

符合CSA标准,经UL认证的标志。 遵循1989年签订的《美加自由贸易协定》,美国及加拿大政府改变了只对本国的检测机构进行认证的方式,双方相互对对方国的检测机构进行了认证。UL便是加拿大标准协会(CSA)认可的认证及检测机构。

C-UL标准



EN/IEC60529(IP防护等级)

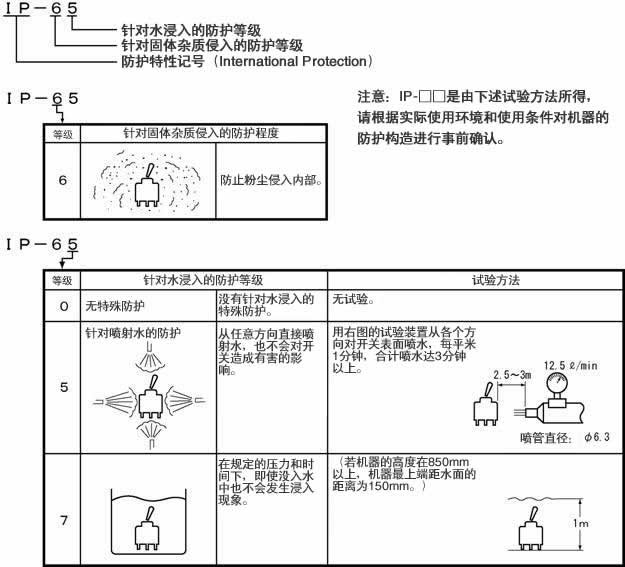

EN/IEC60529是关于外壳气密性的IEC标准。而IP后的两个数字即为气密性(一般指防尘、防水及防泡沫等)程度的表现方式。
例如:IP6511



LED

LED是Light Emitting Diode的简称。将半导体芯片安装在金属引线架上,用树脂将其封装,成型为镜片状。然后对半导体外加直流电压,就可使其发光。



LED电流下降率

当环境温度25℃以上时,LED需降低其允许电流。这个系数可以算出环境温度每上升1℃所需降低的电流值。



LED限流电阻计算

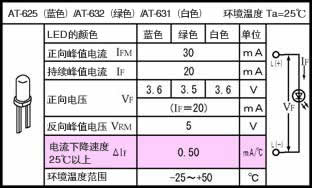

LED电路的限流电阻“R”的值,可通过将各LED规格的正向电压VF及持续峰值电流IF代入公式R=(E-VF)÷IF中算出。而且,考虑到LED的环境温度及LED内部的温度上升率等安全率问题,电阻R的瓦数将设置为2~3倍。
*E=电源电压,VF=正向电压,IF=持续峰值电流,R=限流电阻     LED限流电阻计算(PDF)



N/O&N/C

N/O
取自NORMAL OPEN的首字母。常开就是指开关在不进行操作的普通状态下,触点一直保持打开(OFF)的一种状态。
N/C
取自NORMAL CLOSE的首字母。常闭就是指开关在不进行操作的普通状态下,触点一直保持闭合(ON)的一种状态。



UL标准

美国保险商试验所成立于1894年,是非营利法人Underwriter’s Laboratories Inc.的简称。为防止火灾、盗窃及其他事故的发生,确保人们的生命及财产安全,UL对其进行相应的研究、实验及检查,同时也制定与安全相关的基准(标准)。

UL标准



交替

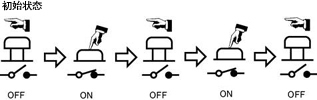

对于按钮开关,通过第一次操作即可从构造上切换开关电路(触点),操作部会回到初始状态。即操作两次,开关电路往返1次。

UL标准



Circuit boy

NKK的代表性超小型开关,为印刷电路板专用开关。滑动双横杆(STC)接触机构保证其具有高接触可靠性。Circuit boy有A、B、G及G3三个系列。

Circuit boy



终端支架

终端支架是指将开关装在印刷线路基板上时,为固定开关本身而设置的焊接面等的接脚(焊片焊接部分)。

终端支架



按键行程

按键行程是指从开始按键至开关通电达到ON状态的操作距离。一般规定为按键中心部位的值。按键行程越短,触摸反馈也就越轻,同时还需考虑耐压值降低的情况。



即装式

这是将开关安装到面板的方法之一,利用设置在开关侧面的弹簧片的弹性,通过从面板上面插入的方法来固定开关的一种结构。



滑动双横杆(STC)接触机构

这是本公司Circuit boy系列所采用的机构,移动触点采用从两侧夹住圆柱触点部的双滑动接触方式,并在切换移动触点时可进行自动清洗的结构。



自动清洗

开关电路每次开闭时,触点自身都会通过滑动产生位移,有清洁触点表面的功效。自清洁功能可使触点时刻获得稳定的接触可靠性。



全防水

这是本公司Circuit boy系列所采用的机构,移动触点采用从两侧夹住圆柱触点部的双滑动接触方式,并在切换移动触点时可进行自动清洗的结构。



摇头开关的操作部形状

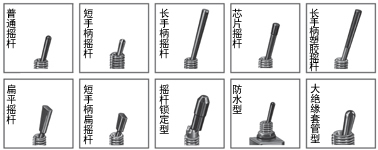

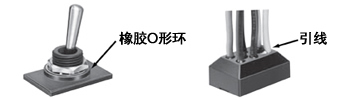

摇头开关操作部(摇杆)的形状多种多样。 右图为示例之一。(M系列)



端子部位形状

端子部位形状多种多样。右图为示例之一。(M系列)



弱功率电路

是指不会伴随电流开闭而产生电弧,且开关的触点表膜,处在不会被电流破坏的电压、电流中的电路。



螺母的紧固扭矩

是指将套管安装型开关安装到面板时,六角安装螺母及滚花安装螺母的紧固强度。



氖气灯泡

是一种放电管,在玻璃灯泡中配置两根电极后再装入氩气的灯泡。通过外加交流电压,使两根电极之间进行放电,从而利用其发光的灯泡。

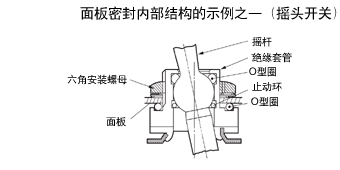

面板密封防水

将开关安装到面板上时,水等污染物都不会从面板前面浸入到开关自身或面板的内部。



焊接耐热性

焊接耐热性是通过焊接的温度及时间来规定,是指在焊接产生高温时,端子及支撑其的绝缘体不会发生变形及异常,这个程度的耐热性能。

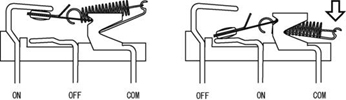

微型开关结构

通常情况下置于按钮开关中,当按下操作按钮,力就作用于工作弹簧,然后该弹簧瞬间反转,移动触点离开N/C(常闭电路)触点,连接到N/O(常开电路)触点的结构。



瞬间式

是指在按动操作部时,开关电路(触点)将进行切换,手若离开,操作部及电路都会回到初始状态的结构。



带锁摇杆

是防止错误操作的开关。开关的这种操作,在拉起摇杆后就这样放倒便可切换电路,且手一离开切换的位置,摇杆及电路就会被锁住。最适合因伴随振动或冲击的自动化生产系统及拉起摇杆之类的易引起错误操作及有严重危险的场所使用。



翘板

是翘板开关(波形开关)的简称。指操作部是波浪形状的开关。



键锁型

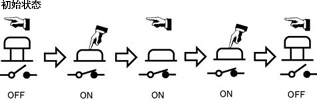

通常指按钮开关的操作特性之一,当按下操作部开关,电路(触点)就会进行切换,即使松开手也会持续保持该状态,操作部也会锁定在被按下的状态。再次按下操作部,即可回到初始状态。





安装面板有效厚度

是指开关可安装的最小至最大的面板厚度。单位用“mm”表示。



正向电压

是指在半导体(发光二极管)等中,电流按正方向(正极→负极)流动时的电势差。



操作力

操作开关时的,开关到通电ON为止的最大负荷力度。对于按钮开关,一般规定为按键中心部位的值。



抗静电树脂

带有导电性的树脂,用于开关的静电防止及接地的用途。



电气容量

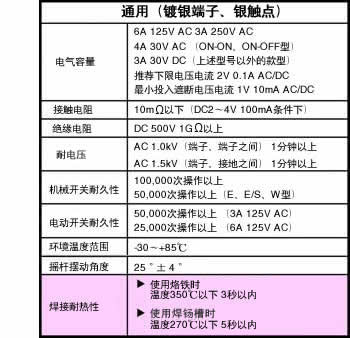

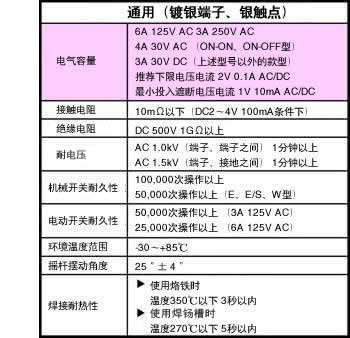

指在各个开关的规定条件(负荷种类、电压等)下,能保障开关性能的最大电流值。而且,电气容量受负荷种类及电压等的影响极大,请谨慎使用!

NKK产品型录显示样本



特殊电路开关

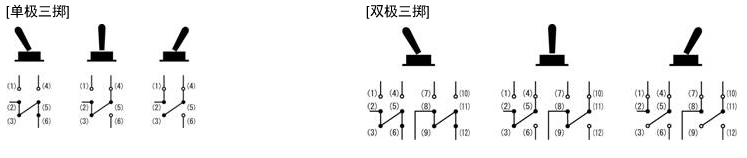

是一种即使将操作部拉到左、中、右的任何位置,开关电路都都被设计为ON的开关。该开关有单极三掷和双极三掷两种类型。本开关在外部连接端子,若作为单极三掷(或者双极三掷)使用,则有在普通状态(不进行外部连接)下使用的双极双掷(或者四极双掷)两种使用方法。普通状态下的使用方法,与一般的开关不同,两个(或者四个)移动触点不会同时向相同方向移动,从而出现不同的变化。 本公司在摇头开关(A、M系列)滑动开关(M、SS系列)中为您提供此类产品。



白炽灯泡

是指在玻璃中安装了钨丝的灯泡。主要通过外加交流电压使其发光。



指示灯

用发光(电灯、LED、氖气灯泡等)来显示机器的通电和运转等状态。通常,每个系列的发光按钮开关,我们都备有相应的指示灯。



放电起始电压

外加在氖气灯泡电极之间的电压一旦上升,超过某个值以上便进入持续放电状态,这个时候的电压则被称为放电起始电压。
