FF01系列 小型紧急停止按钮开关
発売日
2020年7月14日

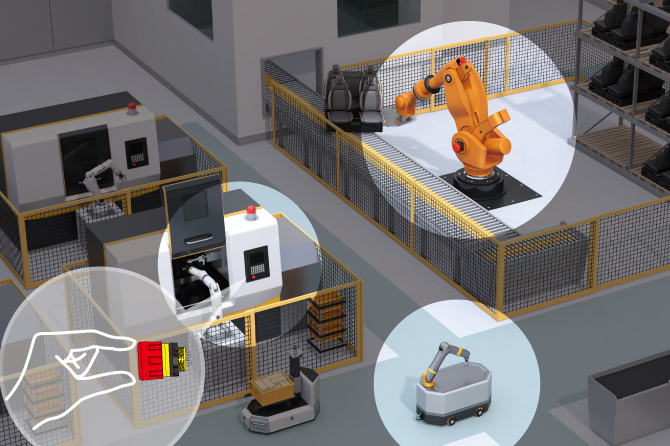

主要应用
小型无线操作面板（示教器）等便携式设备，手持设备等。
Low Profile E-STOP Switches
面板下高13.6mm 类属同产品最小级別
面板下高13.6mm 类属同产品最小级別
取得規格
前面板密封结构达到 IEC 60529 IP65 要求。

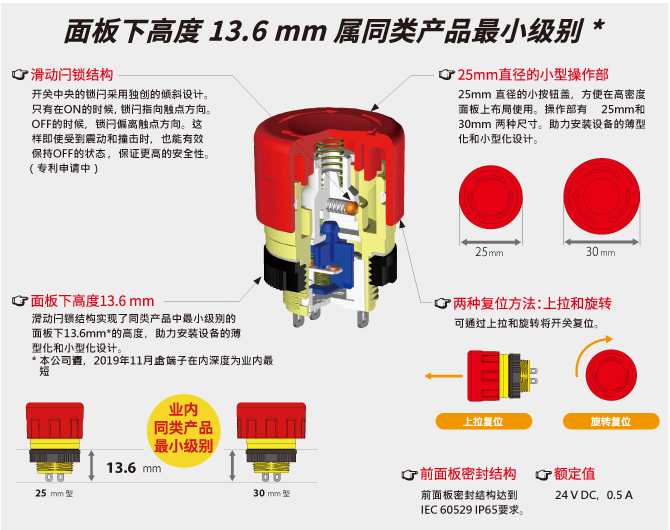

滑动闩锁结构
开关中央的锁闩采用独创的倾斜设计。只有在ON的时候，锁闩指向触点方向。 OFF的时候，锁闩偏离触点方向。这样即使受到震动和撞击时， 也能有效保持OFF的状态，保证更高的安全性。（专利申请中）

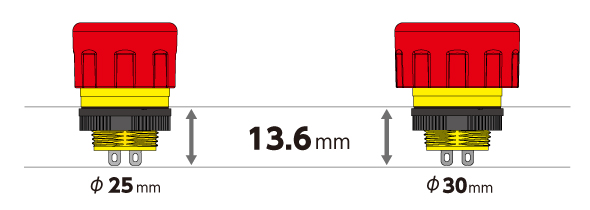

面板下高度13.6ｍｍ
滑动闩锁结构实现了同类产品中最小级别的 可通过上拉和旋转将开关复位。 面板下13.6mm*的高度，助力安装设备的薄型化和小型化设计。 * 本公司调查，2019年11月止，含端子在内深度为业内最短

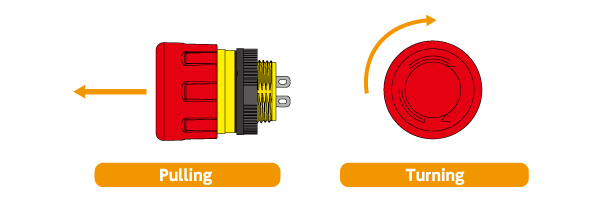

两种复位方法：上拉和旋转
可通过上拉和旋转将开关复位。

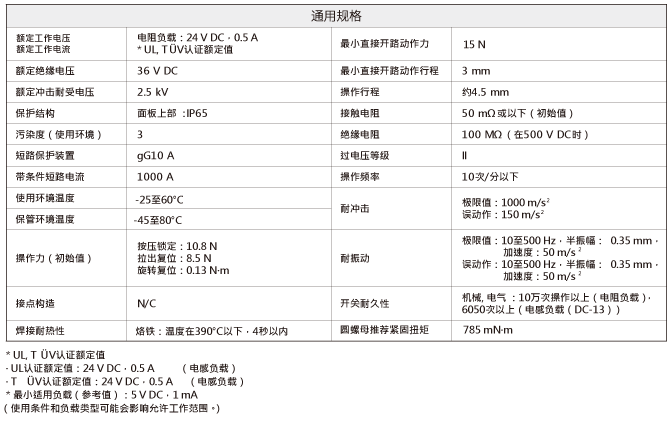

通用规格

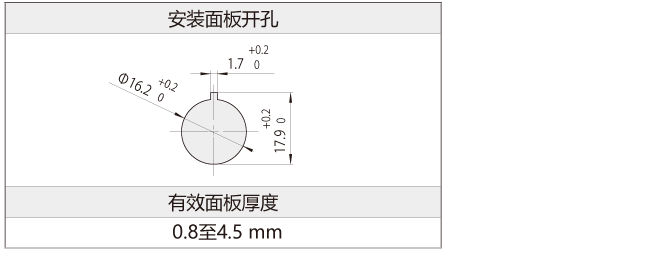

安装面板开孔

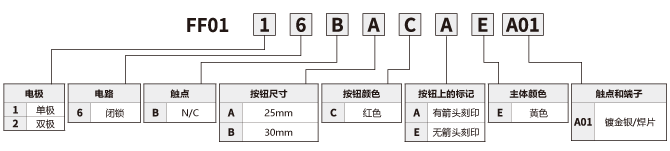

型号命名系统和型号系列

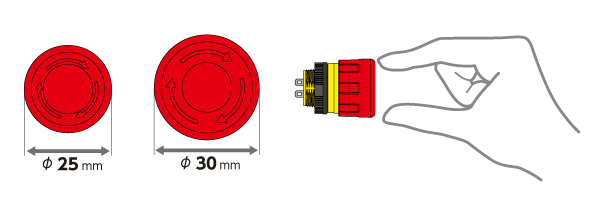

25mm直径的小形操作部
25mm 直径的小按钮盖，方便在高密度面板上布局使用。
操作部有25mm 和30mm 两种尺寸。
助力安装设备的薄型化和小型化设计。

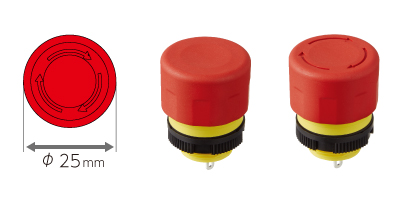

25mm按钮
 |
25mm 直径的小按钮盖，方便在高密度面板上布局使用。 |
型号 |
电极 |
额定工作电压 额定工作电流 |
按钮上的标记 |
|---|---|---|---|
SPST |
电阻负载：24 V DC，0.5 A * UL, T ÜV认证额定 |
有箭头刻印 |
|
无箭头刻印 |
|||
DPST ON-OFF ロック式 |
有箭头刻印 |
||
无箭头刻印 |

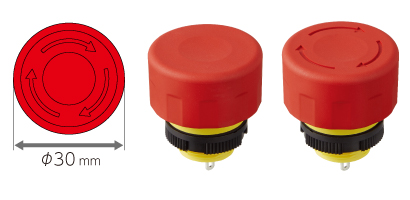

30mm按钮
 |
型号 |
电极 |
额定工作电压 额定工作电流 |
按钮上的标记 |
|---|---|---|---|
SPST ON-OFF ロック式 |
抵抗負荷 DC24V 0.5A |
有箭头刻印 |
|
无箭头刻印 |
|||
DPST ON-OFF ロック式 |
有箭头刻印 |
||
无箭头刻印 |
25mm按钮和30mm按钮均可使用。
型号 |
名称 |
图片 |
|---|---|---|

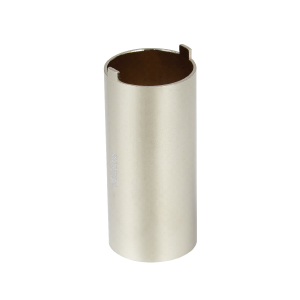

固定螺母扳手（另售） |
|
|

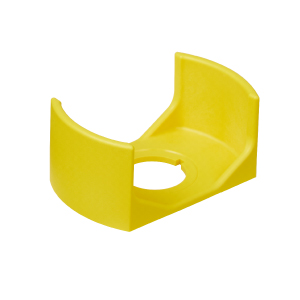

保护件（另售） |
|
|

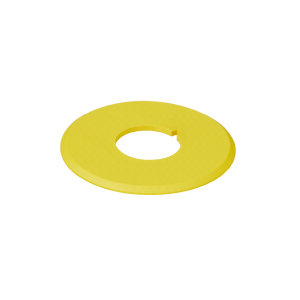

铭牌（另售）(无文字) |
|
|

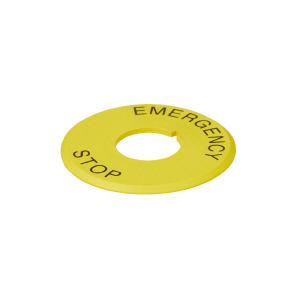

铭牌（另售）(EMERGENCY STOP) |
|
|

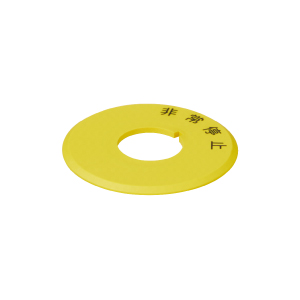

铭牌（另售）(非常停止) |
|
|

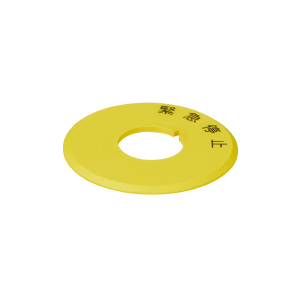

铭牌（另售）(緊急停止) |
|

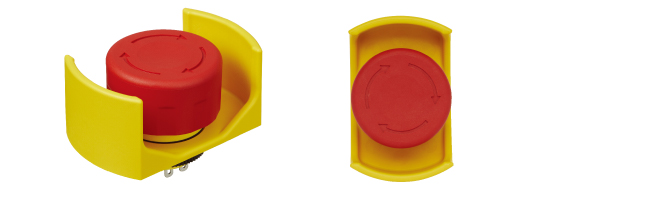

AT220 保护件安装实例

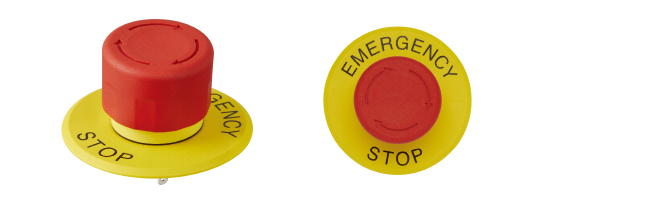

AT222 铭牌(EMERGENCY STOP)安装实例
| 掲載 ページ |
||
|---|---|---|
| 取扱説明書 |
