■有机EL跷板IS 系统配置的例子

例：如果是由MPU来构成的IS的控制电路

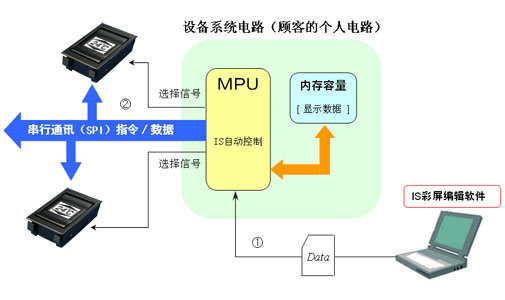

①使用PC里的「IS颜色编辑」来制作显示数据，并把它加到装置系统电路内的存储器里。
②通过在装置系统电路内用MPU构置成的控制电路，把各指令和显示数据用串行通讯(SPI)传输。

■有机EL彩屏IS 系统配置的例子

例：如果是由MPU来构成的IS的控制电路

■高分辨率IS　系统配置的例子

例：如果是由MPU来构成的IS的控制电路

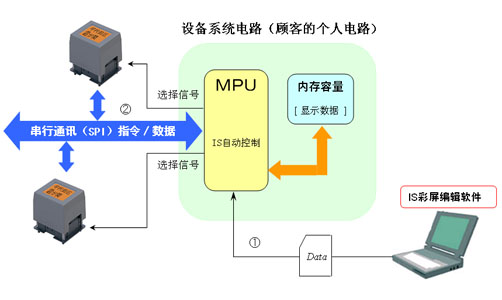

①使用PC里的「IS颜色编辑」来制作显示数据，并把它加到装置系统电路内的存储器里。
②通过在装置系统电路内用MPU构置成的控制电路，把各指令和显示数据用串行通讯(SPI)传输。
・如果要连接多个IS，可以发出选择信号来选择控制IS。

■标准型IS　系统配置的例子

例：如果是由MPU来构成的IS的控制电路

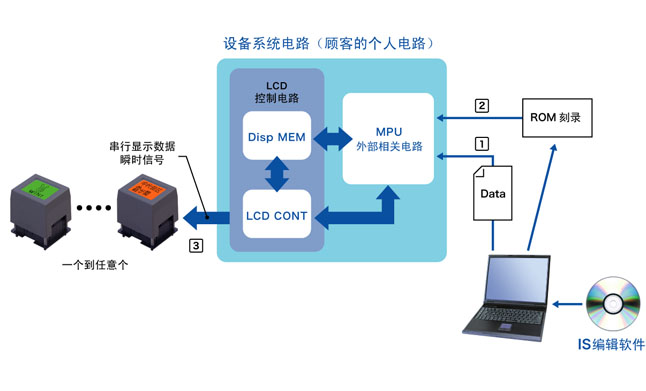

①使用PC里的「IS颜色编辑」来制作显示数据，并把它加到MPU的存储器里。
②把用「IS编辑软件」制作的显示数据储存到外接ROM，再装载上那个ROM。
③通过在装置系统电路内用MPU构置成的LCD控制电路，把各指令和显示数据用串行传输给IS。
・如果要连接多个IS，可以用雏菊链来控制。
